Codage des injecteurs CRDI
Veuillez consulter la page d'informations générales sur codage des injecteurs.
1 Calibrage d'injecteur Bosch EDC16C39 & EDC17

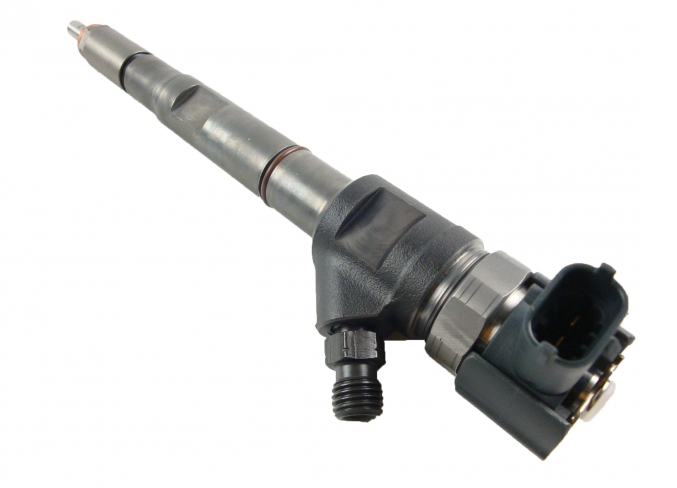

Chaque injecteur a un numéro d'étalonnage gravé au laser sur la face supérieure de l'injecteur.
Le numéro d'étalonnage se compose de 7 chiffres ou lettres (par exemple « CFLKN2I »).

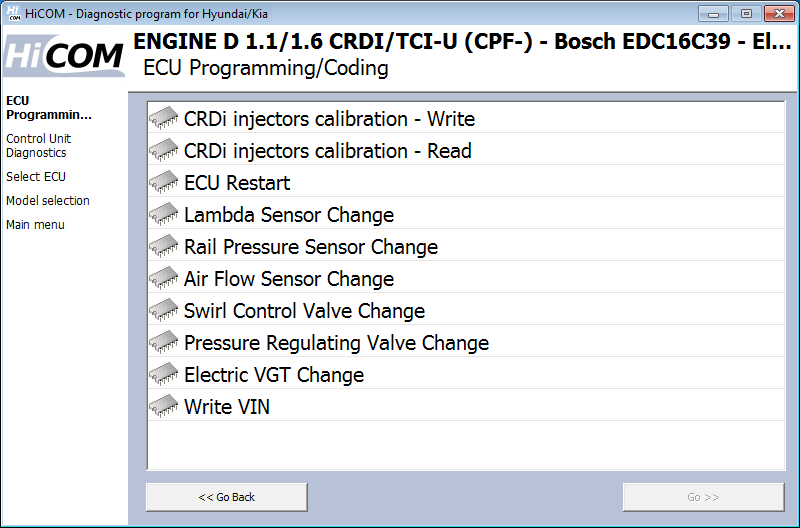

L'étalonnage de l'injecteur CRDi est disponible dans le menu « Programmation/codage de l'ECU » après la connexion à l'unité de commande du moteur diesel.

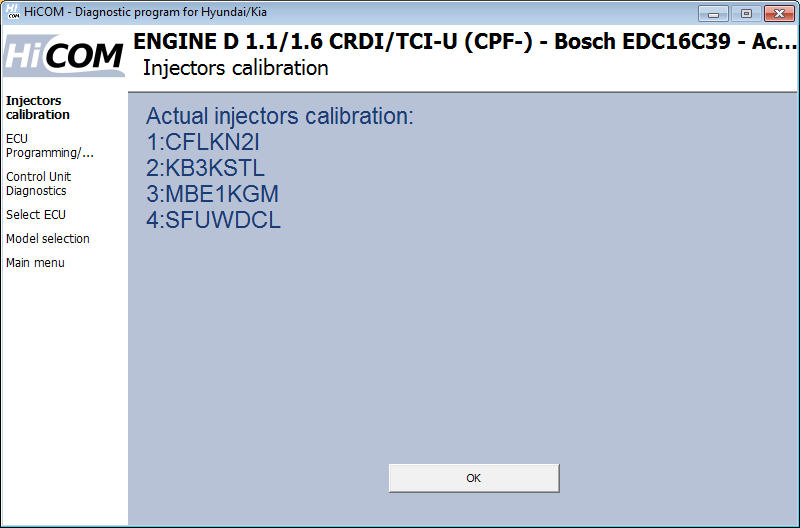

La configuration actuelle de l'injecteur peut être lue à l'aide de la fonction « Étalonnage de l'injecteur CRDi – Lecture ». Cette fonction est sûre à utiliser. Cela ne change aucune valeur.
Les numéros d'étalonnage affichés doivent correspondre aux numéros d'étalonnage des injecteurs installés dans le véhicule.
Nous vous recommandons de lire et de stocker les valeurs d'origine avant de calibrer de nouveaux injecteurs.
Pour l’étalonnage des nouveaux injecteurs, utilisez la fonction « Calibrage des injecteurs CRDi – Écriture ».

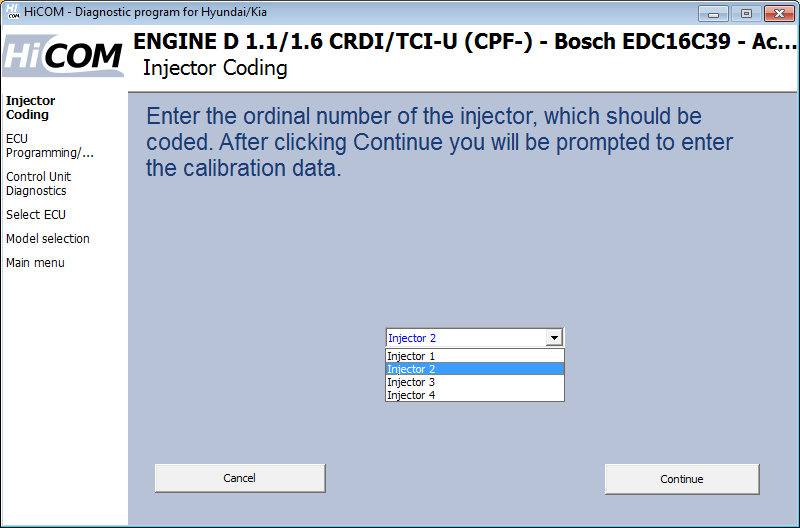

Les injecteurs sont calibrés un par un. On vous demande d'abord le numéro ordinal de l'injecteur (1..4 pour moteur 4 cylindres, 1..5 pour 5 cylindres, 1..6 pour 6 cylindres) à calibrer.

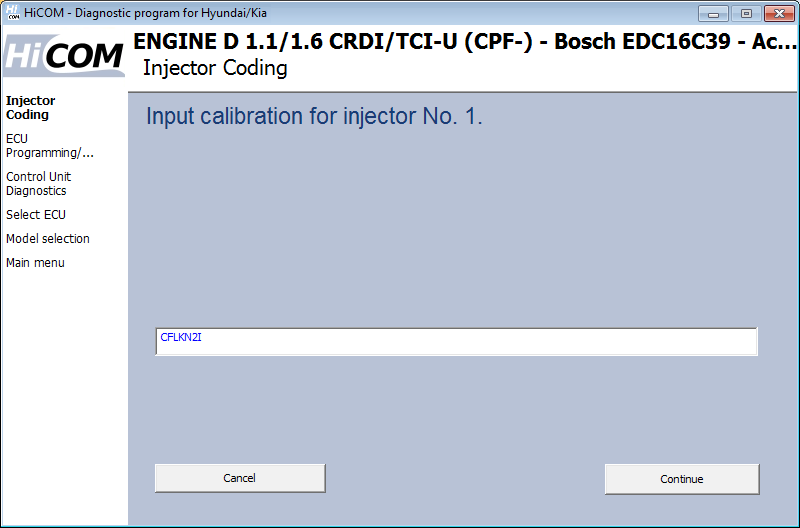

Saisissez ensuite le numéro d'étalonnage correct à 7 chiffres.
Vérifiez le bon fonctionnement en relisant l’étalonnage des injecteurs.
2 calibrage de l'injecteur Delphi

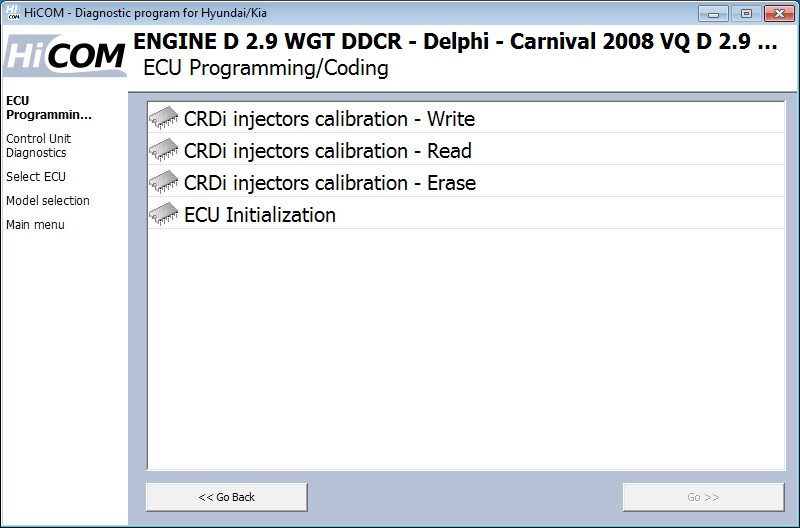

La procédure d'étalonnage pour les injecteurs Delphi est la même que pour Bosch. Il n'y a qu'une seule fonction supplémentaire dans le menu « Programmation/Codage ECU », la fonction « Étalonnage des injecteurs CRDi – Effacer », qui est utilisée pour effacer les données d'étalonnage actuelles des injecteurs.
Les injecteurs Delphi ont un format de numéros d'étalonnage différent de celui des injecteurs Bosch :

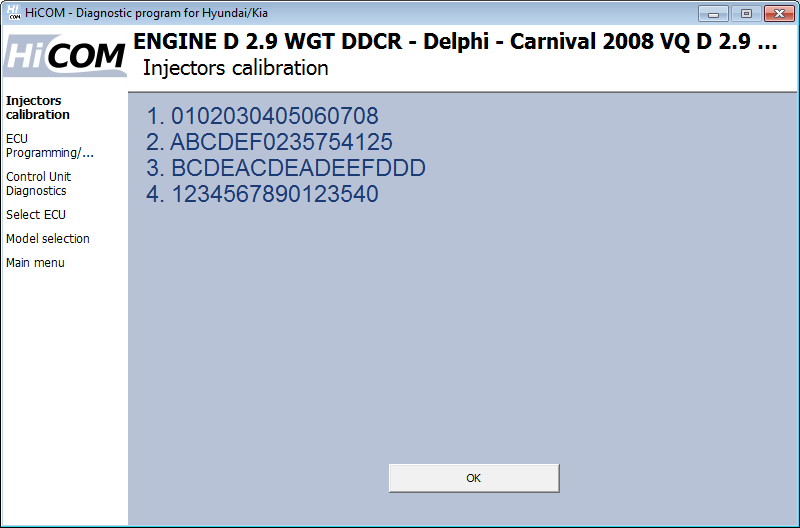

Exemple de numéros d'étalonnage saisis dans l'unité de contrôle Delphi DDCR sur le bus KWP2000. Pour chaque injecteur est entré un numéro d'étalonnage à 16 chiffres, contenant des lettres et des chiffres.

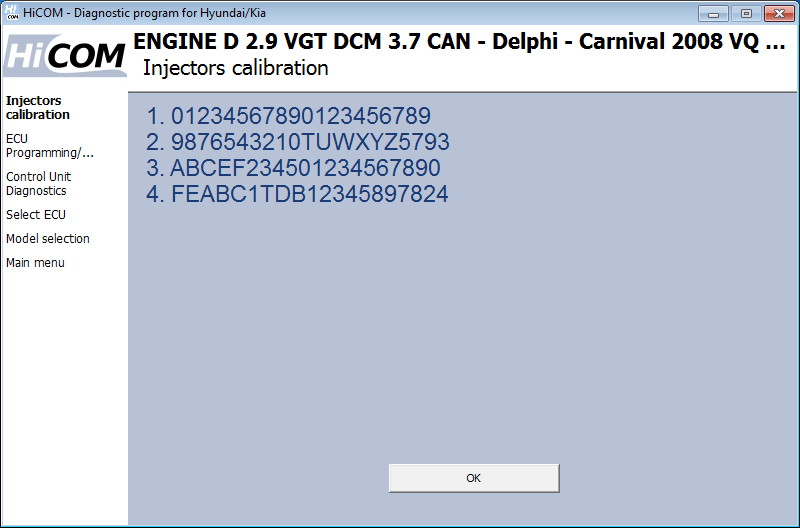

Exemple de numéros d'étalonnage saisis dans l'unité de contrôle Delphi DCM sur le bus CAN. Pour chaque injecteur est entré un numéro d'étalonnage à 20 chiffres, contenant des lettres et des chiffres.
